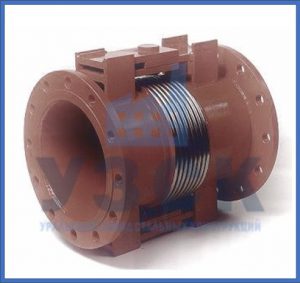

Навесной тип сильфонных угловых компенсаторов КСУК, КСУКF/КСУКФ используется в Домодедово в монтажных схемах, с требованиями:

• ограничить угловое движение одной плоскостью;
• навесная конструкция должна исключать воздействие осевых и боковых сил;
• в карданных конструкциях комбинируются компенсационные воздействия в ортогональной плоскости.

Особенности и конструкций:

• Шарнирные являются защитой для сильфона от деформационных температурных нагрузок, скручивания, осевые перемещения отсутствуют.

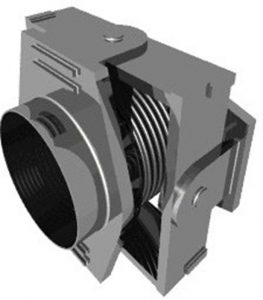

• Карданные угловые сильфонные компенсаторы гасят усилия перемещения, скручивания и сдвига в нескольких плоскостях.
• Компенсаторы карданные КСУК имеют приворное соединение с трубопроводом, а компенсаторы КСУКФ/КСУКF — фланцевое.

Компенсаторы могут иметь или кожух или внутренние направляющие.

Комплектация и материалы изготовления УКС:

• Один или два сильфона из одной или нескольких секций изготовлены из многослойной нержавеющей стали, придающей эластичность конструкции.
• один приварной фланец или патрубок, выполняется из углеродистой стали.
• Встроенный экран или защитный кожух изготовлены из нержавеющей стали.
• Крепление сильфона непосредственно на трубу выполняется специальной крепежной и направляющей арматурой, поставляемой в комплекте.

Решаемые задачи:

• разгрузка неподвижных опор, монтажа с использованием скользящих опор;
• предупреждение боковых и осевых деформаций труб;
• установка в местах изменения направления потока на 90 ⁰.

Диапазон рабочих параметров для установки навесных угловых компенсаторов:

• Среда – пар, газ вода, нефтепродукты;
• Рабочее давление – 10, 16, 25 бар для карданных УКС и 10, 16, 25, 40 бар для шарнирных компенсаторов.
• Условный проход 50-500 мм.
• Температура среды до 250 ⁰ С.

Представляем типоразмеры компенсаторов угловых для гашения сил деформации в одной плоскости.
